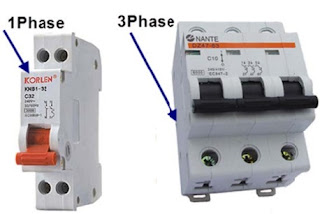

1- النوع الأول: ويسمى بقاطع حماية دوائر التمديدات Miniature Circuit Breaker ويعرف اختصارا بالرموز MCB ويتضح من الشكل وجود نوعان أحدهما يستخدم في دوائر التمديدات الثلاثية الأوجه والنوع الأخر يستخدم في الدوائر ذات الوجه الواحد ويمتاز هذا النوع ببساطة التركيب الشكل التالي.

2- النوع الثاني: ويسمى بقاطع حماية دوائر التغذية Molded Case Circuit Breaker

ويعرف اختصاراً بالرموز MCCB وهذا النوع أعقد في تركيبه من النوع الأول MCB، ويمتاز بكبر حجمه عن نوع MCB الذي يساعده في مواجهة وتحمل تيارات القصر العالية، كما انه يمتاز بالمرونة الواسعة عند ضبط العلاقة بين زمن الفصل وقيمة تيار العطل. مع ملاحظة انه كلما كبرت سعة القصر بالقاطع كلما زود القاطع بمرونة كبيرة لضبطه على تيار القصر كما يتضح من الشكل 1 يتم تغيير ثلاثة عناصر فيه وشكل 2 يتم تغيير عنصرين فقط في الشكل التالي.

3- النوع الثالث: ويسمى Ground Fault Circuit Breaker ويعرف GFCB

حيث يكون شكله كما في الشكل التالي.
فهذا النوع يستخدم للحماية من التيار المتسرب إلى الأرض في التمديدات الكهربائية، حيث تعتمد فكرة عمله على مقارنة قيمة التيار الداخل إلى الدائرة بقيمة التيار الداخل إلى الدائرة بقيمة التيار الخارج منها، فإذا حدث فرق بين التيارين دل ذلك على تسرب التيار من الدائرة.
والدارة التالية توضح فكرة عمل واستخدام القاطع GFCB
من الشكال السابق في الظروف الطبيعية عندما يكون مجموع التيارات في الأوجه الثلاثة اتجاهياً مساوياً للتيار الراجع في خط الأرضي فإن الفيض الناشىء في الحلقة يساوي صفرا، وبالتالي تستمر الدائرة مغذاه من القاطع أسفل الحلقة S وستظل مغلقة.

وإذا كان هناك فرق بين التيارات الثلاثة والخط الأرضي يقوم على الفور بفصل الدائرة الكهربائية.

المصطلحات المستخدمة مع قواطع التسرب الأرضي:

1- التيار المقنن In وهو التيار المقنن للقاطع في الحالة الآمنة ونحدد قيمة من المواصفات العالمية IEC.


2- تيار التسرب المقنن In: وهو أقل تيار تسرب يحدث فصل للقاطع ومن المواصفات القياسية IEC

3- تيار التسرب غير المسبب للتشغيل : 0.5A=In

4- جهد التشغيل : Un وفيما يلي قيم جهود التشغيل طبقاً للمواصفات العالمية:
