تعرف على الكيابل الكهربائية (الكوابل الكهربائية) وكيفية التعامل معها


تعرف على الكيابل الكهربائية
(الكوابل الكهربائية) وكيفية التعامل معها

التركيب البنائي للكيابل الكهربائية

تتركب أغلب الكيابل الكهربائية من الأجزاء التالية:

1/ الموصلات:

وهي أسلاك من مادة ذات موصلية عالية مثل الفضة والنحاس الألمنيوم ......، تقوم بتوصيل التيار الكهربي وتكون إما مصمتة أو مجموعة أسلاك مجدولة كما في الشكل رقم (1)
موسوعة الكهرباء والتحكم

2/ العازل :

يجب أن يتوافق العازل مع كمية التيار المارة بالموصل كذلك يجب أن تكون عملية حجب الموصل عن الخارج بواسطة العازل عملية مضمونة في التشغيل.

3/ الغلاف الواقي:

 وهو غلاف يقي أسلاك الموصل من الإجهادات الميكانيكية المحتملة ويصنع الغلاف دائما من البلاستيك بالإضافة إلى غلاف واق من نسيج الصلب.

4/ الحشو:

يجعل أسلاك الموصل في الوضع الصحيح داخل الغلاف، هذا بالإضافة إلى أن يكون وقاية من الإجهادات الميكانيكية.

مثال لتركيب كيبل:

الشكل رقم (2) يوضح كيبل خاص الإجهادات الميكانيكية الكبيرة الذي يتركب مما يلي:
موسوعة الكهرباء والتحكم
1. موصلات (نحاس أو المنيوم)
2. غلاف عازل لكل موصل على حده (مطاط بالاستيك)
3. غلاف عازل مشترك للأسلاك (مطاط، بلاستيك)
4. غلاف واق خارجي (مطاط، بلاستيك، رصاص)

أنواع الكيابل الكهربية:

تتنوع الكيابل لكي تلاءم ظروف التشغيل التي سوف تعمل فيها ويمكن تصنيفها بعدة طرق منها:

1- بالنسبة لعدد القلوب:

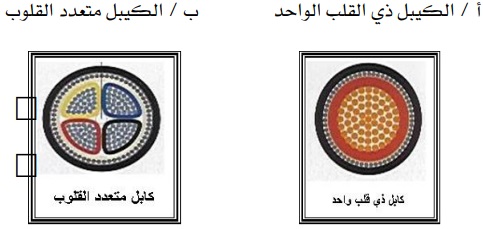

يمكن تصنيف الكيابل من حيث عدد القلوب (الموصلات الداخلية) إلى نوعين كما في الشكل رقم (3) هما:
موسوعة الكهرباء والتحكم

2- بالنسبة لمستى الجهد:

أ/ الجهد المنخفض: حتى 1000 فولت
ب/ الجهد المتوسط : حتى 34.5 كيلو فولت
ج/ الجهد العالي: حتى 230 كيلو فولت والجهود الفائقة اكبر من ذلك.
أنواع الكيابل الرئيسية في الشبكات: تنقسم كيابل الشبكات إلى ثلاث أنواع رئيسية هي:
1- الأسلاك المحورية : تستخدم في شبكات التليفزيون والريسيفر لاستقبال القنوات الفضائية عبر الأطباق كما في الشكل رقم (4)
موسوعة الكهرباء والتحكم
2- الأسلاك الملتوية: وهي عبارة عن أزواج من الأسلاك الملتوية محمية بطبقة من القصدير ثم بغلاف بلاستيكي خارجي وتستخدم في شبكات الإنترنت كما في الشكل (5)
موسوعة الكهرباء والتحكم
3- الألياف البصرية: هي ألياف مصنوعة من الزجاج النقي، تكون طويلة ورفيعة ولا يتعدى سمكها سمك الشعرة.
يجمع العديد من هذه الألياف في حزم داخل الكيابل البصرية، وتستخدم في نقل الإشارات الضوئية لمسافات بعيدة جداً، وهي فائقة السرعة كما في الشكل رقم (6)
موسوعة الكهرباء والتحكم

الكيابل التلفزيونية

يوجد نوعان من الكيابل التلفزيونية وهما:
1/ خط النقل الشريطي:
ويتكون من موصلين متوازيين بينهما مباعد من مادة عازلة مقاومته (300 أوم)، كما في الشكل رقم (7)
موسوعة الكهرباء والتحكم
2/ خط النقل المحوري :
ويتكون من موصل مركزي محجوب تماماً بواسطة موصل خارجي مصنوع من أسلاك نحاسية رفيعة مجدولة تعطي مرونة للخط، ومباعد عازل بين الموصلين مقاومته (75 أوم) كما في الشكل رقم (8)
موسوعة الكهرباء والتحكم

العدد المستخدمة في تقشير أو تعرية سلك

1/ القصافة أو القطاعة:
تستخدم في قطع الموصلات العارية أو المعزولة ذات المقطع الرفيع، كما في الشكل رقم (9)
موسوعة الكهرباء والتحكم

2/ سكينة الكيابل:
يتم بواسطتها إزالة عازل الموصلات والكيابل، كما في الشكل رقم (10)
موسوعة الكهرباء والتحكم
3/ القشارة (معرية الأسلاك)
تستخدم في إزالة العازل من على الموصلات ويوجد منها عدة أشكال، كما في الشكل رقم (11)
موسوعة الكهرباء والتحكم
4/ الزرادية ذات الفم المستدير
تستخدم في ثني الأجزاء العارية من السلك المصمت، كما في الشكل رقم (12)
موسوعة الكهرباء والتحكم
5/ الزرادية العادية:
تستخدم في إزالة غلاف البلاستيك أو غلاف المعدن من الكيابل، كما في الشكل رقم (13)
موسوعة الكهرباء والتحكم
6/ القصافة الجانبية (القطاعة)
تستخدم في قطع الموصلات العارية والمعزولة ذات المقاطع الرفيعة، وكذلك فصل وقطع الأسلاك في الأماكن الضيقة، كماا في الشكل رقم (14)
موسوعة الكهرباء والتحكم

كيفية تقشير وتعرية الكيابل

1/ يحدد الطول المطلوب تقشيره كما في الشكل (15)
موسوعة الكهرباء والتحكم
2/ يشق كامل الغلاف للكيبل حل المحيط وذلك بواسطة سكينة الكيابل كما في الشكل (16)
موسوعة الكهرباء والتحكم

3/ يشق غلاف الكيبل طولياً (عمل خطين متجاورين) وهنا يجب الانتباه أيضاً إلى أن تكون حركة سكينة الكيابل منتظم معقول بحيث لا تشق الطبقة الداخلية التالية:
موسوعة الكهرباء والتحكم

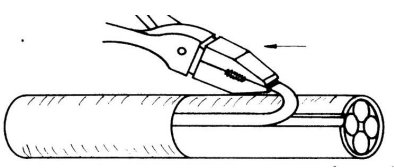

4/ انزع قطعة الغلاف المحصورة بين الشقين الطوليين في اتجاه مكان الشق المحيطي وذلك بواسطة الزرادية كما في الشكل رقم (18)
موسوعة الكهرباء والتحكم
5/ انزع غلاف الكيبل باليد إذا لم تستطع فاستخدم الزرادية كما في الشكل رقم (19).
موسوعة الكهرباء والتحكم
6/ لف شريطاً عازلاً على منتصف الكيبل وذلك لكي لا تنفرط الأفرع الداخلية كما في الشكل رقم (20)
موسوعة الكهرباء والتحكم
7/ شق ببساطة الحشو الذي يلي الشريط العازل بواسطة سكينة الكيابل ثم انزعه، ويجب الانتباه إلى عدم جرح عازل الأفرع كما في الشكل رقم (21)
موسوعة الكهرباء والتحكم
8/ قص أفرع الموصل بأطوال مضبوطة
موسوعة الكهرباء والتحكم
9/ قشر أفرع الموصل على حسب تلامسات أطراف التوصيل كما في الشكل رقم (22)

استخدام المعرية لتعرية الأسلاك:


- اضبط فتحة المعرية بالقياس المناسب للسلك
- باستخدام المعرية قم بتعرية الاسلاك التي بحوزتك بطول مناسب
- تأكد أن الأسلاك التي تم تعريتها سليمة ولا يوجد بها مشاكل نتيجة التعرية مثل جرح في سلك النحاس أو تقطيع بعض شعرات السلك كما في الشكل رقم (23)
موسوعة الكهرباء والتحكم
