فحص وتحديد اطراف الترانزستور

يعتبر الترانزستورمن عائلة اشباه الموصلات فالثنائي (الديود) يتكون من طبقتين وعندما تضاف طبقة ثالثة للثنائي (الديود) بحيث يتشكل لدينا وصلتين. فإن العنصر الناتج يطلق عليه اسم الترانزستور. ويتمتع الترانزستور بقدرة عالية على تكبير الإشارات الالكترونية. بالرغم من حجمه الصغير.

ما هو الترانوستور :

الترانزستور هو عنصر له ثلاثة اطراف تخرج منه وهي القاعدة ويرمز لها بالرمز B اي (BASE) والمجمع E اي (COLLECTOR) والباعث E اي (EMITTER)  والشكل التالي يوضح احد انواع الترانزستور من نوع NPN:

انواع الترانزستور :

يوجد للترانزستور نوعين من حيث التركيب يختلف كل واحد في تركيبه عن الآخر وهما كالتالي .

1. ترانزستور PNP :

وهو يحتوي على ثلاثة طبقات، اثنتان موجبتان P وبينهما طبقة سالبة N وبذلك يسمى الترانزستور PNP

2- الترانزستور NPN :

يحتوي الترانزستور NPN على ثلاثة طبقات اثنتان سالبتان N وبينهما واحدة موجبة P ليتكون بذلك الترانزستور NPN .

اسماء اطراف الترانزستور::

1- المشع EMITTER :

 وهو الجزء المختص بإمداد حاملات الشحنة وهي الفجوات في حالة الترانزستور PNP والالكترونات في الترانزستور NPN ويوصل المشع FORWARD بالنسبة للقاعدة وبذلك فهو يعطي كمية كبيرة من حاملات الشحنة عند توصيله.

2- المجمع :COLLECTOR :

ويختص هذا الجزء من الترانزستور بتجميع حاملات الشحنة القادمة من المشع، ويوصل عكسيا REVERSE مع المجمع.

رموز الترانزستور :

يستخدم رمزين كهربائييين للدلالة على الترانزستور والسهم الموجود يدل على نوع الترانزستور، حيث ان السهم الداخل يدل على نوع ترانزستور PNP والسهم الخارج يدل على ترانزستور من نوع NPN.

فحص وتحديد اطراف الترانزستور :

اولا:  تحديد قاعدة الترانوستور  :

لتحدي قاعدة الترانزستور نحتاج جهاز افوميتر رقمي او من نوع ذي المؤشر :
حيث يتم الفحص بجهاز ذي المؤشر بالخطوات التالية :
1- اختار قيمة مقاومة X10.
2- قم بتصفير الجهاز بتوصيل طرفيه الاحمر والاسود ببعضها ببعض وبمفتاح تصفير الجهاز، نضبط المؤشر على الوضعية صفر.

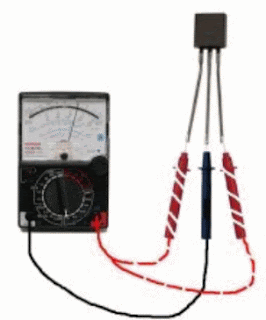

3- نفحص بشكل عشوائي بين جميع الاطراف ، حيث ان الترانزستور يتكون من ثلاثة اطراف وهو عبارة عن ثنائيان، (ديودين) وبينها طرف مشترك حيث سوف يعطي مقاومة منخفضة في الانحياز الامامي بين احد الاطراف والطرفين الاخرين فيكون هذا الطرف الذي يعطي مقاومة مقاومة منخفضة مع الطرفين الاخرين هو الطرف المشترك.  كما في الشكل التالي:

ملاحظة مهمة على جهاز الافوميتر ذي المؤشر:

موجب الجهاز (السلك الاحمر ) هو سالب البطارية الداخلية للجهاز وسالب الجهاز (السلك الاسود ) هو موجب البطارية. وعند فحص الترانزستور نعتبر ان السلك الاسود هو الطرف الموجب والسلك الاحمر هو الطرف السالب.

ومن الشكل التالي يتضح ان الطرف الثاني في الشكل السابق هو القاعدة لانه يعطي فحص في الحالتين مع الطرفين الاخرين ويبين انه عند وضع احد اطراف الجهاز وهو الطرف الموجب (السلك الاسود)

ثانيا:  تحديد نوعية الترانزستور PNP او NPN  بالفحص:

ويمكن معرفة ان الترانزستور هو PNP  او NPN من طرف جهاز الافوميتر المتصل مع القاعدة وهو في حالة انحياز امامي مع الطرفين الاخرين الشكل التالي:

ثالثا لتحديد طرفي المشع (الباعث) EMITTER  و المجمع COLLECTOR  نقوم بالفحص التالي:

اولا - لفحص ترانزستور من نوع NPN:

1-  نضبط جهاز الاوميتر على تدريج قياس X10 ونصفر الجهاز ونضع اطراف قياس الجهاز على الطرفين الاخرين (اي نرفع طرف جهاز الفحص عن القاعدة) . الشكل التالي.

2- حيث نقوم بوصل اصبع اليد اثناء الفحص بين طرف القاعدة والطرفين الاخرين الى ان تعطي انحياز امامي (ظهور قيمة مقاومة). الشكل التالي.

وعند ظهور قيمة المقاومة يكون الطرف المتصل مع الاصبع هو طرف المجمع والطرف الاخر هو طرف المشع.

ثانيا- لفحص ترانزستور من نوع NPN :

3- نستخدم نفس خطوات الفحص السابقة في ترانزستور NPN من حيث ضبط الجهاز وتصفير المؤشر. الشكل التالي:

والشكل التالي يوضح كيفية فحص ترانزستور من نوع PNP لمعرفة اطرافه :
