طرق بدء الحركة للمحركات التزامنية:

مر معنا في موضوع تعرف علميا على المحركات التزامنية ان المحرك التزامني لا يبدء حركته من تلقاء نفسه ولذلك لا بد من بدء حركة المحرك التزامني بشكل مختلف عن المحركات الكهربائية الاخرى وسنقدم لك طرق بدء حركة المحركات التزامنية :

من أشهر طرق بدء الحركة للمحرك التزامني:

1. البدء عن طريق محرك حثي أو محرك تيار مباشر:

ويعمل هذا المحرك الخارجي على إدارة العضو الدوار للمحرك التزامني ليصل إلى السرعة التزامنية أو قريباً منها، مع مرعاة عدم تحميل المحرك عند البدء بتشغيله. في المحركات التزامنية الكبيرة جداً يوجد على محور دورانها مولد تيار مباشر يمكن استخدامه أيضاً كمحرك بدء.

2. بدء الحركة كمحرك حثي:

وتوجد طريقتين رئيسيتان لبدء الحركة بجعل المحرك التزامني كمحرك حثي عند بدء دورانه:

أ- الطريقة الاولى: وضع قضبان على الاقطاب البارزة للعضو الدوار.

هذه الطريقة هي الطريقة الاكثر انتشارا حيث توجد في بعض أنواع المحركات التزامنية قضبان نحاسية أو من الألمنيوم موضوعة داخل مجاري خاصة على الأقطاب البارزة للعضو الدوار وتكون هذه القضبان مقصورة من طرفيها وتسمى بملفات التخميد (Damper winding) وهي تشبه الى حد كبير القضبان الموجودة بمحرك القفص السنجابي ويسمى هذا النوع بالمحركات التزامنية الحثية (Synchronous Induction) وقضبان التخميد (Damping Winding) عبارة عن قضبان نحاسية أو من الألمنيوم مقصورة من طرفيها  وتشبه القفص السنجابي، وتستخدم في المحركات التزامنية  ذات الأقطاب البارزة؛ بحيث عند بدء دوران المحرك يزود العضو الساكن بالتيار الكهربائي وتكون ملفات العضو الدوار مفصولة من الدارة مما يؤدي لتوليد قوة دافعة حثية في القضبان وبالتالي مرور تيار حثي فيها وتولد مجال مغناطيسي  فيها سيتفاعل مع المجال الرئيس ويؤدي لوصول سرعة المحرك لسرعة قريبة من سرعة التزامن وعند وصول سرعة المحرك لحوالي 95% من سرعته يتم توصيل مصدر التيار المباشر لملفات العضو الدوار وعمل المحرك التزامني.

والشكل التالي يوضح قضبان التخميد التي توجد في المحرك التزامني:

ب- عمل المحرك كمحرك حثي ذو العضو الدوار الملفوف:

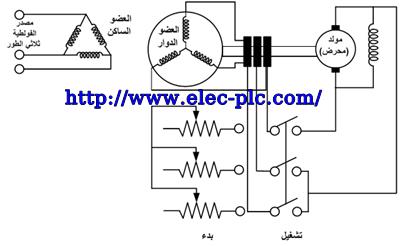

 يبين الشكل التالي طريقة البدء كمحرك حثي حيث في البداية تكون ملفات التحريض مفصولة عن مصدر التيار المباشر وتوصل ملفات العضو الدوار مع مقاومات بدء خاصة لتقليل تيار البدء العالي للمحرك ويتم توصيل فولطية ثلاثية الطور للعضو الساكن ويدور المحرك كمحرك حثي ذوالعضو الدوار الملفوف وعندما تصل سرعة دوران المحرك إلى 95% من سرعته الأسمية يتم فصل مقاومات البدء وتوصيل أطراف العضو الدوار عبر حلقتي الانزلاق مع مصدر التيار المباشر بشكل فوري.
