اعادة لف محرك (الرسم الدائري ) 24 مجرى سرعتين 2/4 (دالندر)

ياتي المثال التالي من امثلة لف المحركات الكهربائية الحثية ثلاثية الاوجه وفي المثال التالي نتطرق للف المحركات الكهربائية ثلاثية الاوجه ذات السرعتين، حيث يشرح المثال التالي الحسابات والرسم الدائري للف محرك ثلاثي الأوجه ذي سرعتين ملفوف بطريقة الملفات المشتركة .

مثال على لف المحركات ثلاثية الطور ذات السرعتين للملفات الشتركة (دالندر)

ارسم رسما دائريا لملفات العضو الساكن لمحرك كهربائي ثلاثي الطور حسب البيانات الآتية:

نوع اللف متسلسل.

عدد المجاري (24).
عدد الأقطاب (2/4)، والمحرك ملفوف بطريقة دالندر.
الحل:

* بداية الأطوار في المحرك: لتحديد الزاوية الكهربائية في هذا النوع من المحركات يعامل على عدد الاقطاب الاقل، حيث ان لهذا المحرك 2 قطب للسرعة المرتفعة و4 اقطاب للسرعة المنخفضة:

وعليه تكون بداية الأوجه (الأطوار) كالتالي:

الوجه الأول U1 في المجرى رقم (1)

الوجه الثانيV1 في المجرى 1 + 8 (9)

الوجه الثالث W1 في المجرى رقم 9 + 8 (17)

* عدد الملفات الكلية للمحرك= عدد المجاري لأن المحرك ملفوف بطريقة دالندر

أي أن عدد الملفات الكلي للمحرك هو 24 ملفاً.

* عدد الملفات لكل وجه (طور)

* عدد الملفات لكل مجموعة من الوجه (الطور):

عدد الملفات لكل مجموعة = عدد ملفات الطور / عدد الأقطاب الأقل

= 2/8 = 4 ملفات لكل مجموعة

* الخطوة القطبية للمحرك:

تكون نصف المسافة للمحرك الذي مجموعته تساوي ½ عدد أقطابه وملفوف بطبقة واحدة، وله عدد المجاري وعدد الأقطاب نفسها. بحيث تحسب المسافة على مواصفات المحرك التالية :

محرك ثلاثي الطور عدد مجارية 24 وعدد اقطابه 4 وعدد المجموعات يساوي 1/2 عدد الاقطاب ملفوف بطبقة واحدة.

حيث نحتاج الى الحسابات التالية لمعرفة الزاوية في حالة هذا المحرك:

* عدد الملفات الكلية للمحرك= نصف عدد المجاري لأن المحرك بطبقة واحدة.

أي 24/2 = 12 ملف للمحرك.

خطوة اللف= خطوة اللف القطبية + عدد ملفات المجموعة

- وتساوي 4 مجارٍ في حالة المحرك الذي مجموعته تساوي ½ عدد أقطابه وملفوف بطبقة واحدة، وله عدد المجاري وعدد الأقطاب نفسها.

- أذن المسافة بين مجموعتين للطور نفسه = 4 / 2 = 2 مجرى

* توزيع ملفات الاطوار لمجاري المحرك:

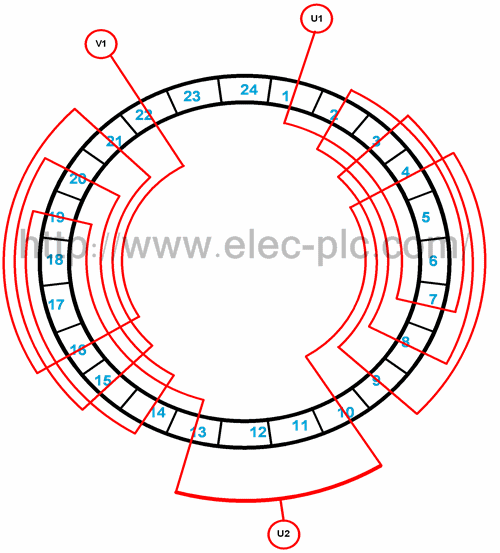

والشكل التالي يوضح الرسم الدائري لملفات الطور الاول:

الشكل 1

والشكل التالي يوضح الرسم الدائري لملفات الطور الثاني

الشكل 2

والشكل التالي يوضح الرسم الدائري لملفات الطور الثالث

الشكل 3
