تعرف بالصور على انواع رولمان البلى (البيل) وكيفية قراءة بياناتها


تعرف على رولمان البلى (كراسي المحور - البيل) وكيفية قراءتها

تعتبر البيل من الاجزاء الاساسية بالمحرك وهي محور ارتكاز العضو الدوار الذي يسمح له بحرية الحركة دون الاحتكاك بمجاري المحرك لوجود الثغرة الهوائية (المسافة بين العضو الساكن والعضو الدوار) وتتركب البيلية من الاطار الحلقي الخارجي والاطار الحلقي الداخلي وبينهما عنصر الدوران (البلى) وقفص البيل والغطاء او مانع التسريب (للشحمة) .

انواع البيل:

يمكن تلخيص انواع البيل كما يلي:
1- البيل الكرات وهي موضحة في الشكل التالي

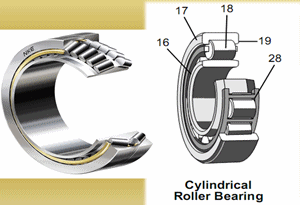

2- البيل الاسطوانية .
3- البيل الابرية

4- البيل المخروطيه الناقصة.
5- البيل الكروية.

كيفية قراءة الارقام المكتوبة على البيليه :
مثال على قراءة ارقام بيلية :
يبين الشكل التالي معلومات اخذت من بيلية :
(SS) : توضيح بعض الخواص الرئيسية للبلية:
ومنها (k) وتعني ان البلية مجمعة تجميع كامل بقفص والحرف (L) وتعني حلقة منفصلة اسطوانية وبلية من النوع الأبري وغيرها من الحروف من L-R-WS-GS . ونادرا ما يكتب ولذلك نجد ان معظم انواع البيل يبدأ بالرقم الذي يوضح نوع البلية.
(62) وهو يصف تصميم البلية من حيث الشكل والنوع (Metric, single row, medium).
(03) القطر الداخلي (Bore Size) :
حيث اخر رقمين لرقم البلية يتم حسابه كالتالي من الرقمين 04 الى ما هو اعلى يتم ضربهم في 5 لتكون القراءة القراءة بالملي متر مباشرة اما الارقام الاصغر فإن 00 = 10 ملم 01 = 12ملم 02 = 15 ملم 03 = 17 ملم .
(ZZ) وهو يدل على الغطاء ومانع التسرب :
حيث (Z) غطاء من جهة واحدة (ZZ) غطاءين من كلا الجهتين.
(RS) مانع تسريب من جهة واحدة .
(2RS) مانع تسريب من الجهتين .
(C3) نسبة الخلوص الداخلي للبيلية وتزيد مع زيادة سرعة الآلة :
(C0) معناه لا يوجد زمر اي نسبة قياسية.
(C2) محكم
(C3) نسبة خلوص بسيطة.
(C4) نسبة خلوص كبيرة.
 (XX) : علامات اضافية تدل على أبعاد خاصة أو نوع الشحم وكيفية تعبئته.
NR Snap Ring
PRX Polyrex EM Grease
SR12 SRI-2 GREASE
